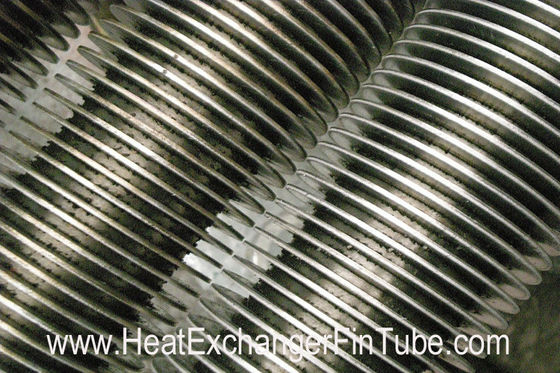

SS409 / SS410 spiral bersirip tabung, Heat Exchanger solid & bergerigi Tubular fin

SS409 / SS410 spiral bersirip tabung, Heat Exchanger solid & bergerigi Tubular fin

  • SS409 / SS410 spiral bersirip tabung, Heat Exchanger solid & bergerigi Tubular fin
SS409 / SS410 spiral bersirip tabung, Heat Exchanger solid & bergerigi Tubular fin
Detail produk:
Place of Origin: China.Imported materials are available.
Nama merek: Reliance
Sertifikasi: CE,ISO...
Model Number: HFW
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: N/A
Harga: N/A
Packaging Details: (1) Waterproof steel frame bundle package; (2)Steel frame case sealed by plywoods with each end capped.
Delivery Time: Ex-work within 1 month on recepit of order.
Payment Terms: T/T, L/C
Supply Ability: Daily capacity around 40 Tons
Kontak
Detil Deskripsi produk
Compamy Type: Manufacturer, Importer & Exporter Fin Tube Type: High frequency welded fin tube or HF Welding fin tube
Fins Type: Solid/Plain,Serrated,Radial Origin: China
Nearest Port: Shanghai Port, China Recent Buyer: From Japan in Jan,2015
Accessories: Spacer Rings
Cahaya Tinggi:

heliks tabung sirip

,

tabung bersirip heliks

SS409 / SS410 bahan sirip dilas ke TP304 / TP304L, spiral fin tube pemanas, padat & bergerigi sirip
ASTM A240 / A240M: Chromium dan Chromium-Nikel Stainless Steel Plate, Sheet, dan Strip untuk Tekanan Kapal dan untuk Aplikasi Umum

Detil Cepat:

High Frequency Resistance Welded Helical Baja Fin Tabung banyak digunakan dalam pemulihan dari limbah panas dari gas buang boiler.

HF umum kapasitas produksi pengelasan

Spesifikasi umum dari HF tabung las fin

Welding Fasilitas: 4 mesin finning;
kapasitas produksi harian sampai 40 ton;
HFW Fin Jenis: polos padat dan bergerigi.

Tabung OD: 19mm min.
Tabung Panjang: 18 meter max.
Tinggi sirip: 32 mm max.
Tebal Fin: 0.8mm min
Fin Pitch: min. 4 mm untuk sirip solid & 3.3mm untuk sirip bergerigi.


Deskripsi:

Proses Umum Manufaktur: The Strip sirip dilas terus menerus dan spiral luka ke tabung kosong dipoles. Dan tabung dan sirip terikat bersama-sama dengan menggunakan teknik perlawanan pengelasan frekuensi tinggi.

Kami memproduksi polos padat dan bergerigi heliks dilas baja tabung bersirip. Dan juga, semua tabung spiral pengelasan bisa ditekuk di tengah atau di akhir tabung sirip, kita menyebutnya tabung Hairpin.


Layanan tambahan untuk helical Padat dilas tabung sirip:

  1. frekuensi tinggi mesin las daya output supply: 200KW atau 300kW
  2. High Frequency kualitas tabung Resistance Welded Spiral Fin terjamin dengan tes hidrostatik atau pneumatik dan uji tarik untuk memverifikasi ikatan mekanis antara tabung kosong dan bahan sirip.
  3. Kriteria penerimaan: STANDAR INTERNASIONAL UNTUK dimensi, toleransi, DAN UJI FREKUENSI TINGGI KETAHANAN LAS FINS atau kondisi pengiriman (TDC) dari klien.
  4. Visual cek: un-dilas bagian sirip, kerusakan sirip setelah denda, polusi tembaga, air mata, membungkus dll ...
  5. Dimensi cek: tinggi sirip, jarak sirip, kemiringan sirip, kerut sirip, panjang bagian bersirip & un-bersirip dll ...
  6. Membungkuk cek: ovality, ketebalan dan pengurangan area.
  7. Coating: luar-Red seng oksida fosfat primer dan di dalam volatil inhibitor korosi (VCI) dalam bentuk tablet larut dalam air.
  8. Fin akhir finish: Bevel (30 ~ 35degeree)
  9. Kondisi pengiriman: Tabung ujungnya dipotong persegi, Gerinda gratis, dikeringkan secara internal dan udara ditiup bersih, eksternal dilapisi dengan pernis di kedua ujung heliks dilas tabung. The desiccants dimasukkan ke dalam masing-masing paket untuk transportasi benua juga.
  10. Dokumentasi harus mencakup QAP, WPS, PQR & WPQ, bahan baku sertifikat pabrik, inspeksi dan sampel uji hasil dan sertifikat garansi dari produsen.


Aplikasi:

The High Frequency Resistance Welded Helical Fin Tabung secara luas diterapkan dalam pemanas dipecat, penukar panas, boiler, economizers, pra-pemanas, pendingin, pipa panas, pemanas dll ....

spesifikasi:

Berbagai macam bahan sirip dan tabung bisa menjadi kombinasi yang tersedia.

item Bahan umum Bahan ASTM populer
Bahan Tabung inti

Carbon Steel, Alloy Steel, Tahan Panas Steel,
Stainless Steel dll

10 #, 20 #, 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304 / 304L / 304H, TP409 / 410, TP316 / 316L, TP321 / 321L, TP347H, T11, T22, T91, dll.

sirip Material

Carbon Steel, Alloy Steel, Tahan Panas Steel,
Stainless Steel dll

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304 / 304L, TP316 / 316L, TP321 / 321L, dll.


Lembar dimensi data kami dapat menyediakan.

Padat Helical Baja Fin Tabung Rentang Fabrikasi

Sirip padat (mm)

sirip bergerigi

Min

Max

Min

Max

Tabung OD (mm)

19

219

19

219

Fin Tinggi (mm)

8

26

8

32

Fin Tebal (mm)

0.8

2.8

1

1.6

Sirip Density (mm)

4 (250FPM)

20

3.3 (303FPM)

20

Tabung Panjang (mm)

N / A

18000

N / A

18000

Tambahan rentang pasokan:
(1) proses Tabung swaging untuk bersama 2 tabung.
(2) cincin Spacer (bahan: baja) yang tersedia.
(3) Satu sisi adalah sirip polos padat dan yang lainnya adalah sirip bergerigi, 2 jenis sirip pada tabung yang sama.



Keunggulan kompetitif:

  1. Kami memiliki lebih dari 10.000 meter persegi lokakarya, termasuk 4 ERW Frekuensi tinggi pengelasan jalur denda, kapasitas produksi harian sekitar 40 Ton;
  2. Rencana jaminan kualitas kami untuk High Frequency Welding Spiral Steel tabung. (2.1) pengendalian bahan baku untuk kedua tabung polos dan sirip. (2.2) Dalam pengendalian proses dengan laporan, seperti WPS, PQR & WPQ; uji efisiensi deposisi las sebelum fabrikasi, Non-destruktif dan uji tarik dll (2.3) kontrol inspeksi akhir dengan laporan (Visual dan dimensi memeriksa dll ...).
  3. The High Frequency Resistance Welded Fin Tube integral diperpanjang untuk luas permukaan max untuk mencapai efisiensi. Rasio perpindahan panas dari frekuensi tinggi tabung las fin adalah sekitar 8 ~ 9 kali lebih tinggi dari tabung polos lain.
  4. Ini Welded Helical Fin Tabung adalah unit integral tunggal, menghilangkan resistansi kontak panas dan kerugian. Umumnya suhu sisi tabung hingga 800 derajat untuk sirip baja stainess; baja karbon rendah, menahan hingga 475 derajat adalah pilihan yang paling umum.
