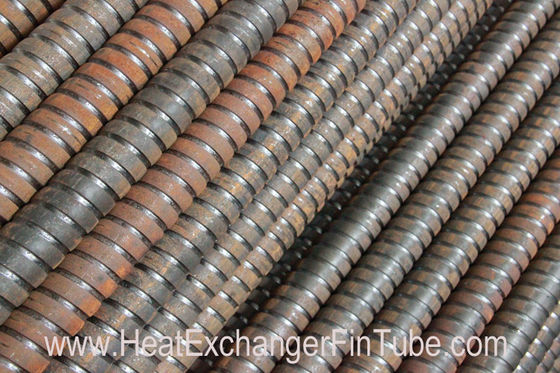

SMLS Carbon Steel Corrugated Slot Heat Exchanger Fin Tabung A106 / A179 / A192 / A210

SMLS Carbon Steel Corrugated Slot Heat Exchanger Fin Tabung A106 / A179 / A192 / A210

SMLS Carbon Steel Corrugated Slot Heat Exchanger Fin Tube A106 / A179 / A192 / A210

Detail produk:

Place of Origin: China.Imported materials are available
Nama merek: Reliance
Sertifikasi: CE,ISO...
Model Number: Spiral tube

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: N/A
Harga: N/A
Packaging Details: (1) All integral low fin tubes are packed in hexagonal bundles. (2) Steel frame case sealed by plywoods; 3: Solid fumigated seaworthy wooden box.
Delivery Time: Ex-work with 5 weeks after order.
Payment Terms: T/T, L/C
Supply Ability: Daily capacity up to 5,000 meters
Hubungi sekarang
Detil Deskripsi produk
Company Type: Manufacturer, Importer & Exporter Fin Tube Type: Spiral tube
Tube material: CS/SS,copper, brass ect... Fin material: Formed out of same tube.
Acceptance Ceritia: WOLVERINE, HPT, GEWA-K & GEWA-KS Process: Extrusion
Tube length: No limit Slot depth: as per client's requirement
Slot pitch: as per client's requirement Tube wall thickness: No limit

A106 / A179 / A192 / A210, SMLS Carbon Steel Corrugated Slot Heat Exchanger Tabung
Detil Cepat:

Kapasitas umum Low Fin Tabung Produksi Spesifikasi dari Low Fin Tabung

Finning Fasilitas: 10 mesin finning;
kapasitas harian hingga 3000 meter;
Tabung OD: 12,7 mm ~ 25.4mm
Tabung Panjang: 18 meter max.
Fin Tinggi: 1,2 mm ~ 2.77mm
Ketebalan sirip: appr. 0.3mm
Fin Pitch: 30 FPI / 28 FPI / 26 FPI / 36 FPI / 43 FPI



Deskripsi:
Proses manufaktur: Sirip digulung keluar dari dinding luar dari tabung polos dengan roller lulus. Tabung dan sirip berada dalam tabung bagian yang sama.

Bahan tabung:
ASTM A106 / 106M: Seamless Carbon Steel Pipe untuk Service-Suhu Tinggi
ASTM A179 / A179M: Seamless Dingin-Drawn Low-Carbon Steel Heat-Exchanger dan Kondensor Tabung
ASTM A192 / A192M: Tabung Boiler Seamless Carbon Steel untuk High-Pressure Layanan
ASTM A210 / A210M: Seamless Medium-Carbon Steel Boiler dan Superheater Tabung

Pengiriman Rentang Low Fin Tabung
Kami dapat menyediakan tabung sirip rendah terpisahkan dengan bagian celah un-bersirip (5mm Min.) Di tengah-tengah tabung inti OR membungkuk dengan dirancang Bend Radius.

Uji Kualitas:
Kualitas tabung sirip rendah terpisahkan terjamin dengan tes hidrostatik atau pneumatik, tes arus eddy & tes MARCO untuk memverifikasi spesifikasi desain.
Penerimaan Ceritia:
WOLVERINE / HPT / GEWA-K & GEWA-KS

Kondisi pengiriman:
Tabung ujungnya dipotong persegi, Gerinda gratis, dikeringkan secara internal dan udara ditiup bersih, eksternal dilapisi dengan pernis.
The desiccants dimasukkan ke dalam masing-masing paket untuk transportasi benua.


Aplikasi:
Integral Rendah bersirip Tabung menemukan preferensi di sektor industri berikut:

  1. sistem pemanas
  2. sistem ventilasi
  3. sistem kontrol pendinginan dan iklim
  4. Teknik Mesin
  5. manufaktur otomotif
  6. Bahan kimia dan teknologi pertrochemical dan pembangkit listrik


spesifikasi:
Tabung dan sirip terdiri dari tabung dan bahan baja karbon, baja paduan rendah, stainless steel, kuningan, tembaga, paduan tembaga-nikel, aluminium perunggu, paduan nikel, titanium dll yang sama ...


tabung polos (mm)

Bersirip bagian dimensi (mm)

Perbandingan

de

D × t

Tp

DD

dr

di

η

mm

19 × 2

0.8

18,8

17

134

2.8

17,9

19 × 2

1

18,8

16,8

13.4

2.5

17,8

19 × 2

1.25

18,8

16,6

13

2.2

17,8

19 × 2

1.5

18,8

16,6

13

2

17,7

19 × 2

2

18,8

16,4

13

1.7

17,5

25 × 2.5

0.8

24,8

23

18,8

2.8

23.9

25 × 2.5

1

24,8

22,6

18,8

2,75

23.7

25 × 2.5

1.25

24,8

22.3

18

2.5

23.6

25 × 2.5

1.5

24,8

22.3

18

2.2

23,5

25 × 2.5

2

24,8

22

18

1.8

23.4

25 × 2.5

2.5

24,8

22

18

1.6

23,3

D ------ luar diameter bagian akhir polos
Dof ---- Diameter sirip atas
Dr ----- diameter Akar bagian bersirip
Di ----- Di dalam diameter bagian bersirip
T ------ ketebalan dinding bagian akhir polos
Tp ----- lapangan Fin
De ---- diameter Setara tabung bersirip
L ------ tabung Plain panjang akhir

Silakan email kami untuk informasi lebih lanjut.



Keunggulan kompetitif:

  1. Kami memiliki lebih dari 10.000 meter persegi lokakarya, termasuk 10 mesin finning, kapasitas ekstrusi harian hingga 3.000 meter.
  2. Mesin-mesin finning dari Integral Fin Tabung Rendah dirancang dan dirakit oleh diri kita sendiri dan kami bisa memberikan mesin finning dan semua aksesoris dll ...
  3. Integral Rendah Fins digulung keluar dari permukaan tabung untuk meningkatkan luas permukaan eksternal tabung, tanpa mempengaruhi dimensi lain.
  4. Fins rendah sangat berguna untuk kondensor ketat dan efisiensi tinggi pameran perpindahan panas.
  5. solusi ekonomis dari masalah pertukaran panas media dengan berbagai kemampuan konduksi panas atau kondisi saat ini berbeda.
  6. kimia- tinggi, tahan thermal- dan mekanik, cocok untuk kondisi operasi yang kasar.
